納維加特?fù)u擺篩針對工業生產中顆粒物料處理量大、篩分精度要求高的工況需求而專門設計，是一款高性能圓形篩分機，能夠在保證高效率的同時，實現穩定、精細的篩分效果，滿足客戶對產能與品質的雙重要求。

一、設計原理

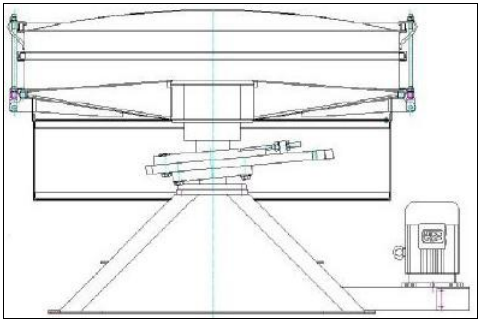

搖擺篩是模仿人工篩分方式演變過來的一種篩機，充分體現了篩分過程中篩（圓周運動）和簸（向上拋物運動）運動結合。通過調節徑向角和切向角控制的篩和簸的幅度大小使得篩分效果達到最佳。

通過調節徑向角和切向角使得物料在網面上呈現有規律的漸開運動，這種運動軌跡能在較小的網面上走相對較長的路徑，物料自身也在自轉，能使得物料充分接觸網面，提高篩分效率。

搖擺篩是一種低速運動機械，無共振現象，所以機械性能穩定、噪音低，使用壽命長，使用更加安全。低速運動機械可以篩分比較嬌嫩的物料，不易損壞物料。

二、清網裝置

• 超聲波清網

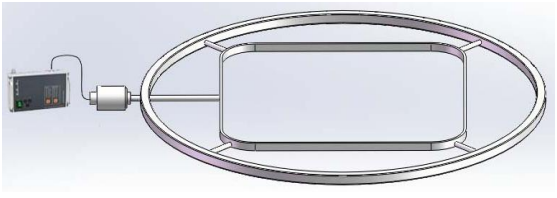

超聲波清網是由電能通過超聲波電源、換能器轉變?yōu)闄C(jī)械能的一種方式，通過篩網中間的共振環將超生振動傳遞給網面，將卡在網孔中的物料彈出。

• 機械刷清網裝置

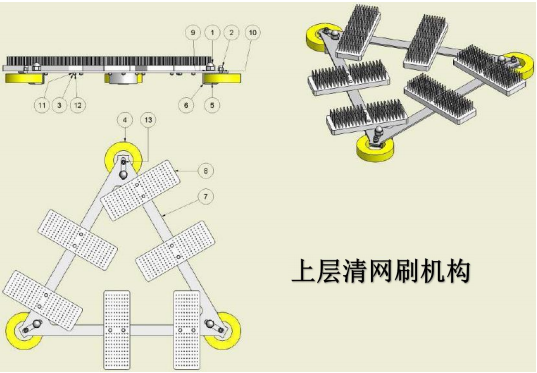

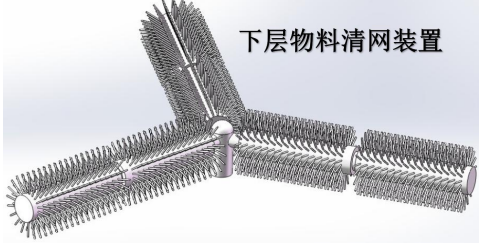

機械刷清網裝置分為兩種：上網面清網和下網面清網。通過刷毛本身，來清掃堵塞網孔的物料。

三、常見問題分析和解決

（一）網上物過多排出？

• 問題分析

1.網上物所含比例是否和用戶的物料比例一致

2.篩網是否選擇正確

3.投料量過大

4.檢測超聲波等清網裝置是否正常運作

5.用戶物料是否有靜電或者潮濕現象

6.篩機內部有正壓

• 處理辦法

1.調整物料比例

2.選擇正確的篩網

3.減小投料量

4.檢修超聲波裝置

5.連接除靜電裝置，調整物料

6.排出正壓氣體

（二）篩機異常噪音？

• 問題分析

1.手動轉動機械轉動部位感覺軸承是否損壞

2.檢查皮帶輪和皮帶的松緊度

3.檢查篩機上框體是否鎖緊

4.檢查電機是否損壞

5.檢查篩機內部是否有異常物體存在

• 處理辦法

1.更換軸承并做好保養

2.更換皮帶調整皮帶張緊度

3.均勻的鎖緊上下連接絲桿螺母

4.檢修電機

5.清理異常物體

（三）篩機出現異常跳動？

• 問題分析

1.打開搖擺體防護門檢查上下 的 4 條螺栓是否鎖緊

2.地腳是否有松動

3.篩機上部鎖緊螺母是否松動

• 處理辦法

1.重新鎖緊連接螺栓 50-70Nm

2.固定地腳

3.鎖緊上下連接

4.拉簧是否損壞

5.篩機拆卸時候是否安裝正確絲桿螺母

4.更換拉簧

5.重新正確組裝

（四）超聲波停止工作或者發熱？

• 問題分析

1.超聲波換能器連接松動

2.超聲波換能器或者電源損壞

3.數據線斷裂

• 處理辦法

1.用扳手鎖緊超聲波換能器

2.檢修電源或者換能器

3.更換數據線

（五）篩網異常破裂？

• 問題分析

1.投料量過大

2.物料中含有割破篩網的尖銳 大顆粒

3.排料量過慢

4.是否有異常物體接觸網面

• 處理辦法

1.減少投料量

2.加裝防護網去除尖銳大顆粒

3.調整篩機正大 排料速度

4.去除或者移開接觸網面物體
